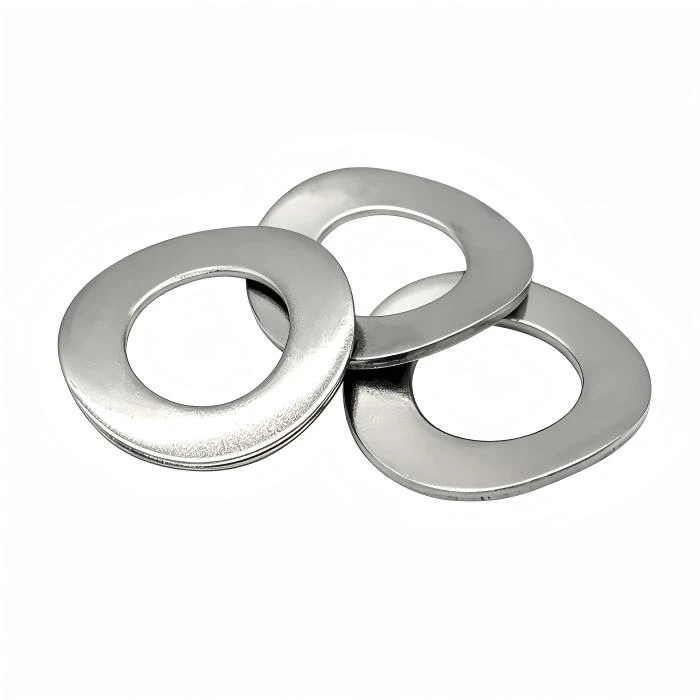

Oluklu Metal Contalar

Zento Trilium Metal Tech Co., Ltd., Çin'deki oluklu metal contaların önde gelen üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan Çin'de üretilen toplu dayanıklı oluklu metal contaları satın almaya hoş geldiniz. Özelleştirilmiş hizmetle ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.

JH21-125 (125T) ve JH21-200 (200T) açık sabit tablalı preslerimizde ilerici kalıp teknolojisi kullanılarak üretilen hassas-damgalı oluklu conta.



Oluklu contalar ikili bir amaca hizmet eder: sıvılara ve gazlara karşı güvenilir bir sızdırmazlık sağlarken aynı zamanda yüzey düzensizliklerini ve flanş bağlantılarındaki termal genleşmeyi de telafi eder.



Otomotiv egzoz sistemleri, endüstriyel kompresörler ve hidrolik manifoldlar için bu contalardan milyonlarca adet ürettik.



Mühendislikteki kritik zorluk, tüm conta profili boyunca tek tip oluk yüksekliği ve tutarlı-geri yaylanma özellikleri elde etmektir-cıvata yükü altında sızdırmazlık performansını belirleyen şey budur.

Oluklu Contalarda Progresif Kalıp Damgalama Neden Kazanıyor?

Oluklu contalar kendi bünyemizde üretilmektedir.ilerici kalıp damgalama hatlarıkullanarakJH21-125 (125T) ve JH21-200 (200T) açık sabit tablalı presler. Şirketimizde-tasarlanıp yerleşik-progresif kalıp yaklaşımı8 makineli DK7750 EDM hattı-birden fazla işlemi tek bir sürekli vuruşta birleştirir: cıvata delikleri açmak, oluklu profil oluşturmak ve dış konturu boşaltmak.

Oluklu Tutarlılık Zorluğu:
Müşteriler lazerle-kesilmiş veya su jeti contalardan damgalı versiyonlara geçtiklerinde tekrar tekrar karşılaştığımız bir sorun var:Düzensiz cıvata yükü dağılımı.

Lazer-kesimli contalar düzdür. Flanş cıvatalarını sıktığınızda conta eşit şekilde sıkışır. Ancak düz contaların sınırlı bir geri yaylanma özelliği vardır-bir kez-sıkıştırıldıktan sonra sıkıştırılmış halde kalırlar. Termal çevrimden sonra cıvatalar gevşer ve sızıntılar oluşur.

Oluklu contalar bunu çözerkontrollü geri yaylanma-. Oluklar küçük yaylar gibi hareket ederek flanş genişleyip büzülürken bile sızdırmazlık basıncını korur. Ancak işte üretimdeki püf nokta:Conta boyunca oluk yüksekliği 0,03 mm'den fazla değişirse cıvata yükü dengesiz hale gelir ve sızdırmazlık başarısız olur.

Çözümümüz: Profil Tutarlılığı için-Kalıp Basma
Biz dahil ediyoruzmadeni para istasyonlarışekillendirmeden hemen sonra oluk yüksekliğini kalibre eden ilerici kalıp içinde. Bu, conta şeritten ayrılmadan önce düzgün bir profilde kilitlenir. Oluk yüksekliğini ve eğimini kontrol ediyoruzXi'an Edward CMM (0,005 mm doğruluk)başlangıçta-ve her 2 saatte bir.

Önemlidir: Tane Yönü Yayı Neden Etkiler?-Geri
Paslanmaz çelik oluklar oluşturulduparalelyuvarlanan taneciklere göre %15-%20 daha az geri esnemeye sahiptirdiktahıla. Takım mühendislerimiz kalıbı, sızdırmazlık sağlayan contayı sızdıran contadan ayıran başka bir ayrıntı olan-sızdırmazlık yönünde geri yayı-en üst düzeye çıkaracak şekilde yönlendirir.

Oluklu Profil Doğrulaması

İncelemeyi-Başlatın:Oluk yüksekliği, eğimi ve düzlüğü bizim testimizde doğrulanmıştır.Xi'an Edward CMM (1000x800mm, 0,005mm doğruluk). Sızdırmazlık yüzeyi boyunca minimum 5 nokta ölçülür.

-Süreç İçi Kontroller:CMM ölçümlerini her 2 saatte bir tekrarlayın. Kontrol grafikleri profil tutarlılığını ve takım aşınmasını izler.

Malzeme Sertifikası:
Paslanmaz çelik rulolar tam değirmen sertifikalarıyla alınır. Kimyasal veya deniz ortamlarına yönelik 316 paslanmaz siparişler içinPozitif Malzeme Tanımlaması (PMI)alaşım bileşimini doğrulamak için spektrometremizi kullanıyoruz.

İlkbahar-Geri Doğrulaması (ASTM F36'ya Göre):
Kritik sızdırmazlık uygulamaları için örnek contalar üzerinde sıkıştırma testleri gerçekleştiriyoruz.Üniversal Test Makinesi (Changchun Test Makinesi, 0-100KN). Conta belirli bir cıvata yüküne kadar sıkıştırılır ve ardından serbest bırakılır. Geri yaylanma-ölçülür ve spesifikasyonunuza uygun olmalıdır.

Özel Teklif Alın

Conta çiziminizi cıvata deseni ve flanş boyutlarıyla birlikte yükleyin. Mühendislik ekibimiz 24 saat içinde bir fizibilite analizi ve bütçe teklifi sunacaktır.

Çiziminizi Yükleyin ve Teklif Alın

• IATF 16949 SertifikasıGörüntülemek için tıklayın
• ISO 9001 SertifikasıGörüntülemek için tıklayın

Bu Parça İçin Kullanılan Muayene Ekipmanı:

Xi'an Edward CMM (0,005 mm doğruluk) - Oluklu profil ve düzlük

Üniversal Test Cihazı (0-100KN) - ASTM F36'ya göre Sıkıştırma ve geri esneme

Görüş Ölçüm Sistemi (0,001mm) - Kenar mesafesi ve kontur doğrulama
