Zento Trilium Metal Tech Co., Ltd., Çin'deki su geçirmez dağıtım panolarının önde gelen üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan Çin'de üretilen toplu, dayanıklı su geçirmez dağıtım panolarını satın almaya hoş geldiniz. Özelleştirilmiş hizmetle ilgili herhangi bir sorunuz varsa, lütfen bize e-posta göndermekten çekinmeyin.
Ürün Özeti

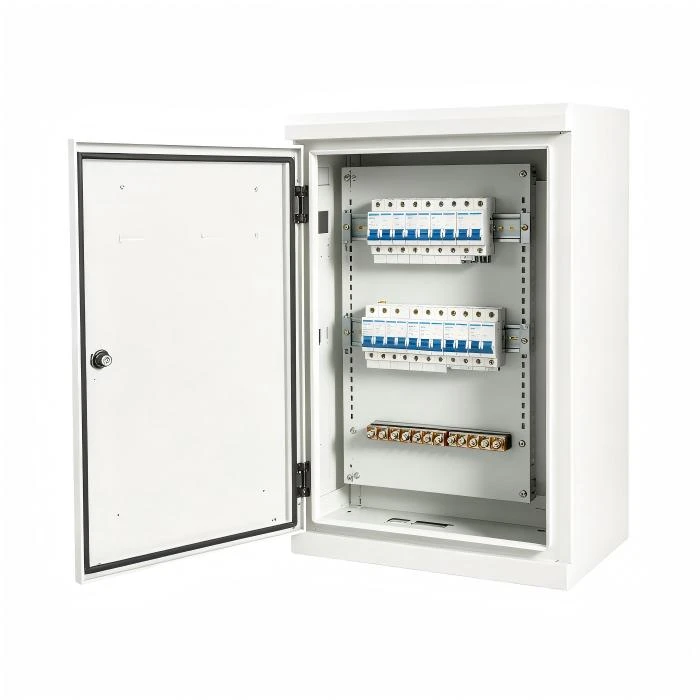

Dehong tesisindeki CNC zımba ve 30000W lazer kesme sistemlerimizde üretilen su geçirmez bir elektrik dağıtım panosu.
Bu muhafazalar, dış mekan ve yıkanma ortamlarındaki devre kesicileri, terminalleri ve güç yönetimi bileşenlerini- barındırır.
Şantiye geçici elektriği, marina elektrik kaideleri, tarımsal kontrol sistemleri ve endüstriyel otomasyon için dağıtım panoları üretiyoruz.
Mühendislik değeri, tutarlı IP65 sızdırmazlık, dayanıklı toz boya kaplama ve yerinde değişiklik yapmadan ana bileşen ayak izleriyle eşleşen hassas kesimlerde yatmaktadır-.
Üretim Süreci ve Ekipmanları
Düz Levhadan Mühürlü Muhafazaya: İmalat Sırası
Su geçirmez dağıtım panoları, Dehong tesisindeki entegre sac hattımızda üretilmektedir.
Adım 1: Boşaltma ve Kesikler
Pano gövdesi, kapısı ve montaj plakası düz sacdan kesilmiştir.30.000W lazer kesim sistemi(karmaşık profiller ve kalın levhalar için) veyaCNC zımba presleri (ARIES255NT2EX, VT-300)yüksek-hacimli delikli desenler için. Lazerminimum ısıdan-etkilenen bölgekapı hizalaması ve conta sızdırmazlığı için-kritik olan düzlüğü sağlar.
Adım 2: Şekillendirme
Paneller yerimize taşınıyorPB110 3100 CNC abkant presler (7,5KW, 110 ton)hassas bükme için. Kullanıyoruzaçı dengelemeli hava bükmeTutarlı 90 derecelik flanşlar elde etmek için. Kapı bir ile oluşturulmuşturdönüş flanşıBu contayı gizler ve damlama kenarı sağlar.
Adım 3: Kaynak ve Montaj
Vücut dikişleridikiş-kaynaklıbizim kullanarakPanasonic CO2 kaynak makineleri (YD-500GR). Kaynaklar görünüm açısından dış tarafta pürüzsüz bir şekilde taşlanmıştır; dayanıklılık açısından iç kaynaklar-olduğu gibi bırakılır. Montaj saplamaları ve menteşe braketleridirenç kaynaklıtemiz, sabitleyici-ücretsiz bağlantı için.
Adım 4: Yüzey Hazırlığı ve Toz Boya
Muhafazalar bir geçişten geçerbeş-aşamalı ön arıtma(temizleyin, durulayın, fosfatlayın, durulayın, kapatın). Toz elektrostatik olarak uygulanır ve 180-200 derecede kürlenir.Kaplama kalınlığı 60-100μm olarak doğrulanmıştırAlman kaplama kalınlık ölçerimizi kullanıyoruz.
Bir Saha Arıza Hikayesi: Sızdıran Conta Vakası
Bir şantiye müşterisi şiddetli yağmur sonrasında dağıtım panolarına su girdiğini bildirdi. Soruşturma şunu ortaya çıkardıconta dengesiz bir şekilde sıkıştırılmışçünkü kaynak sırasında kapı hafifçe eğilmişti-bir köşede yalnızca 0,5 mm'lik bir boşluk suyun içeri girmesine izin veriyordu.
Bizim düzeltmemiz:Isı girdisini en aza indirmek için kaynak sırasını yeniden tasarladık.stresi-azaltma adımıtaşlamadan önce ve şimdi doğrulayınCMM'de kapı düzlüğükaynak sonrası. Biz de birkapalı-hücreli EPDM contaDaha yüksek sıkıştırma seti direnci ile.
IP65 Neden Sadece Bir Conta Değildir:
IP65 karşı koruma gerektirirher yönden su jetleri. Bu şu anlama gelir:
Üst üste binen dikişleraşağıya doğru su döken
Damlama kenarlarıkapı açıklıklarında
Yukarıya- bakan bağlantı elemanları yoksu toplayabilen
Nefes alabilen tahliye tapalarısuyun içeri girmesine izin vermeden basıncı eşitlemek için
Muhafaza tasarımlarımız, 40 yıllık imalat deneyimine dayanan tüm bu özellikleri bünyesinde barındırmaktadır.
Kalite Kontrol ve Sertifikasyon
Boyutsal Doğrulama:
Genel boyutlar, kesim konumları ve kapı düzlüğü:Sitemizde doğrulandıXi'an Edward CMM (0,005 mm doğruluk)ilk-ürün incelemesi için.
Menteşe hizalaması:Kapı sıkışmadan, sorunsuz bir şekilde açılmalı/kapanmalıdır. Sentezleyicilerle kontrol edildi.
IP65 Doğrulaması:
Her üretim partisinden örnek mahfazalarIP65 su jeti testiIEC 60529'a göre. Muhafaza, 3 dakika boyunca her yönden 100 L/dak püskürtme yapan 12,5 mm'lik bir nozüle tabi tutulur. Su girişine izin verilmez.
Toz Boya Kalitesi:
Kalınlık:60-100μm, ile doğrulandıAlman kaplama kalınlık ölçer (1μm çözünürlük) .
Yapışma:ASTM D3359'a göre çapraz tarama testi.
Tuz Spreyi:Standart polyester tozu için ASTM B117'ye göre kırmızı pasa karşı 500 saate eşit veya daha fazla.
Elektriksel Süreklilik:
Topraklama saplamaları ve kapı{0}}gövdeye-bağlantısı birmiliohm metresağlamak<0.1Ω resistance.
Mühendislik Notları ve SSS
Özel Teklif Alın
Muhafaza boyutlarınızı, kesme gereksinimlerinizi ve gereken IP derecelendirmesini sağlayın. Mühendislik ekibimiz 24 saat içinde bir fizibilite analizi ve bütçe teklifi sunacaktır.
Bu Ürünü Destekleyen Kalite Sistemleri
ISO 9001 SertifikasıGörüntülemek için tıklayın
Bu Parça İçin Kullanılan Muayene Ekipmanı:
Xi'an Edward CMM (0,005 mm doğruluk) - Boyut doğrulaması
Kaplama Kalınlığı Ölçer (1μm) - Toz kaplama kalınlığı
Tuz Püskürtme Odası - ASTM B117'ye göre korozyon direnci
IP65 Su Jeti Test İstasyonu - Giriş koruması doğrulaması
Zento Trilium Metal Tech Co., Ltd.|Tianjin, Çin|info@zento-trilium.com
Teknik Özellikler
|
Şartname |
Detaylar |
|
Malzeme Seçenekleri |
Toz boya kaplı Soğuk-Haddelenmiş Çelik (CRS) (Standart) |
|
Malzeme Kalınlığı |
Gövde: 1,2 mm – 1,5 mm |
|
Muhafaza Boyutları |
Gelenek; tipik aralık 300 mm x 400 mm ila 800 mm x 1000 mm |
|
Koruma Derecesi |
IP65 (Toz-geçirmez ve su jetlerine karşı korumalı) |
|
Yüzey İşlemi |
Toz Boya (RAL 7035 Açık Gri standart; özel renkler mevcuttur) |
|
Kapı Özellikleri |
Gizli menteşeler, asma kilit çengelli çeyrek-dönüşlü mandal, sürekli conta contası |
|
Dahili Özellikler |
Çıkarılabilir montaj plakası, topraklama saplamaları, kablo giriş plakaları |
|
Ambalajlama |
Tek tek sarılmış, köşe korumalı, paletlenmiş |
|
Sertifikasyon |
ISO 9001 uyumlu; IP65 doğrulama raporu mevcut |
